我公司隸屬中國核工業總公司，地處湖南省長沙市曙光中路232號，是專業生產工程鉆機的企業，主要產品有XUL-100型、HGY-200型、HGY-300型、HGY-650型、HGY-1000型、HGY-1500型鉆機以及ＨＧＤ-100型、HGD-1000型、HGD-2000型全液壓鉆機，電鍍、熱壓、復合片金剛石鉆頭、擴孔器，并配套生產各類鉆探工具、器材等。

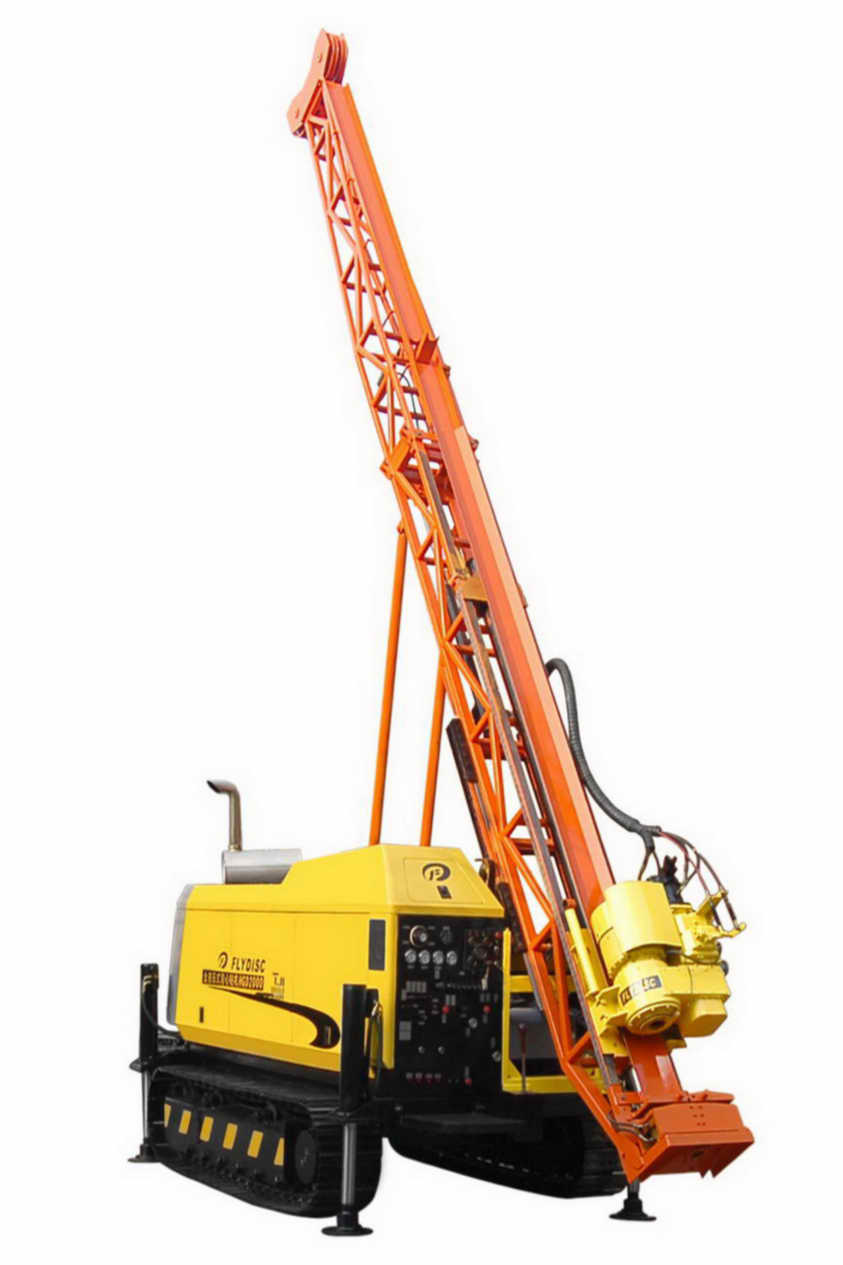

HGD-2000型全液壓履帶式巖芯鉆機是湖南飛碟新材料有限責任公司在借鑒國內外全液壓鉆機先進技術的基礎上，結合多年來的鉆機設計經驗，采用模塊化設計技術，研制出的可以替代同型進口產品、性價比更加突出的新一代全液壓巖芯鉆機。鉆機液壓和機械系統采用成熟、先進的技術，液壓系統采用負載敏感控制系統，配置可靠程度高的液壓元器件，機械換檔系統采用同步齒換檔遠程操作，廣泛適用于合金、金剛石鉆進和繩索取芯等多種鉆探工藝。整機具有發動機功率大、輸出扭矩大、工作效率高、機動靈活、穩定性好、多功能等優點。
一、HGD-2000型全液壓履帶式巖芯鉆機的主要特點
該機型除具備市場上同類機型的優點之外，還具備以下突出特點：
1、變速器同步換檔，換檔遠程操作，操作手柄均布置在控制臺前，便于實現對整機各部件的控制。
2、帶有角度標尺，方便角度改變。底盤帶水平儀。
3、主負載敏感閥均為先導手柄控制，控制臺內油管布置簡單，便于檢修油路。
4、冷卻器為單獨油泵、馬達驅動風扇制冷，不同于常用的 由柴油機風扇制冷方式，制冷效果好，能有效地保護好液壓元器件。
5、采用日本進口螺旋聚氨酯彈簧替代傳統的碟形彈簧作為卡盤夾緊力元件。該種彈簧承受載荷時整體受力比較均勻，疲勞強度高，使用壽命長。
二、HGD-2000型全液壓履帶式巖芯鉆機的整機數據
|
高度
|
2400mm
|
履帶寬度
|
450mm
|
|
長度
|
5000mm
|
最大行走速度
|
2km/h
|
|
寬度
|
2500mm
|
最大爬坡角度
|
30度
|
|
履帶高度
|
700mm
|
總重量
|
12000公斤
|
三、HGD-2000型全液壓履帶式巖芯鉆機的主要參數
（一）鉆進能力（參考）
鉆桿外徑： 鉆 深
55.5毫米： 2000米
75毫米： 1500米
89毫米： 900米
114毫米： 500米
（二）動力系統
型號： 康明斯 6CTA 柴油發動機
氣缸容積 ： 8.3升
氣缸數 ： 6缸 直列
類型： 渦輪增壓
冷卻方式： 水冷式
功率： 179千瓦 @ 2200轉/分
（三）液壓系統
額定工作壓力 ： 28 兆帕
冷卻方式： 風冷
（四）動力頭
驅動方式： 液壓驅動
最大扭矩： 6000牛·米
最大通孔直徑： 117毫米
變速箱： 手控4檔
轉速范圍： 1檔 120 － 190 轉/分
2檔 240 － 380 轉/分
3檔 430 － 680 轉/分
4檔 750 － 1200 轉/分
動力頭卡盤啟閉形式 ： 常閉式液壓卡盤，進口聚氨酯彈簧夾緊、液壓松開
動力頭卡盤最大通孔直徑 ： 117毫米
（五）主卷揚(產地：美國)
驅動方式 ： 液壓驅動
提升力： 13500 公斤 (空線鼓 )
提升速度： 40/80米/分 (空線鼓)
鋼絲繩： 22毫米
容繩量： 35米
（六）繩索取芯卷揚
驅動方式 ： 液壓驅動
提升力： 1250 公斤 (空線鼓)
提升速度： 120米/分 (空線鼓)
鋼絲繩： 5 毫米
容繩量 ： 2000米
（七）可滑移式桅桿
上桅桿、下桅桿兩段式（中部可折疊以方便運輸），桅桿可縱向滑移支撐地面。
桅桿總長度： 10米
起降方式 ： 液壓驅動
鉆進角度： 45—90度
給進力： 62KN公斤
提拔力： 189KN公斤
給進行程 ： 3600毫米
桅桿滑移距離 ： 1100毫米
（八）井口夾持器
啟閉形式： 液壓夾緊、液壓松開
最大通孔直徑： 117毫米
（九）履帶式行走系統
控制方式： 液壓控制
履帶軸距： 2260毫米
最大牽引力： 11噸
（十）泥漿泵
型號： BW320-L
最大流量 ： 320升/分
最大壓力 ： 20MPa
|
