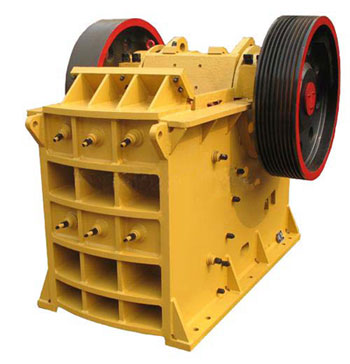

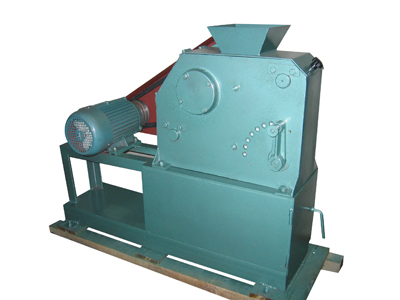

PE、PEX系列顎式破碎機是復雜擺動式破碎設備，適用于冶金、礦山、建筑、交通、水泥等部門，作為粗碎、中碎抗壓強度在300Mpa以下的各種礦石或巖石之用。具有結構簡單合理、產量高、破碎比大、齒板壽命長、成品粒度均勻、動力消耗低、維修保養方便等優點，是目前國內最先進的機型。
該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料，實現批量生產。
顎式破碎機技術參數
|
型號
|
最大進料粒度mm
|
排料口調整范圍mm
|
處理能力(m3/h)
|
電動機功率(kW)
|
重量 (t)
|
|
PE-60×100
|
45
|
3-10
|
0.2-0.6
|
1.1
|
0.116
|
|
PE-150×250
|
125
|
10-40
|
0.6-3
|
5.5
|
0.81
|
|
PE-250×400
|
210
|
20-60
|
3-13
|
15
|
2.8
|
|
PE-250×500Ⅰ
|
210
|
20-80
|
5.7-31
|
18.5
|
3.25
|
|
PE-250×500Ⅱ
|
210
|
20-80
|
5.7-31
|
18.5
|
3.36
|
|
PE-400×600
|
340
|
40-100
|
10-34
|
30
|
6.5
|
|
PE-475×1050
|
400
|
90-140
|
37.5-81
|
55
|
11.7
|
|
PE-500×750
|
425
|
50-100
|
20-52
|
55
|
10.3
|
|
PE-600×750
|
500
|
150-200
|
50-100
|
55
|
12
|
|
PE-600×900
|
500
|
65-160
|
30-75
|
55-75
|
15.5
|
|
PE-620×900
|
500
|
95-145
|
31-70
|
55-75
|
14.3
|
|
PE-670×900
|
520
|
195-245
|
66-83
|
55-75
|
14.8
|
|
PE-750×1060
|
630
|
80-140
|
72-130
|
110
|
28
|
|
PE-800×1060
|
640
|
100-200
|
85-143
|
110
|
30
|
|
PE-900×1060
|
685
|
230-290
|
100-250
|
110
|
31
|
|
PE-900×1200
|
750
|
95-165
|
87-164
|
110
|
50
|
|
PEX-100×600
|
80
|
7-21
|
2-8
|
7.5
|
0.9
|
|
PEX-150×750
|
120
|
18-48
|
5-16
|
15
|
3.5
|
|
PEX-200×1000
|
160
|
20-55
|
6.9-23.8
|
22
|
6.5
|
|
PEX-250×750
|
210
|
25-60
|
8-22
|
22
|
4.9
|
|
PEX-250×1000
|
210
|
25-60
|
10-32
|
30-37
|
6.5
|
|
PEX-250×1200
|
210
|
25-60
|
13-38
|
37
|
7.7
|
