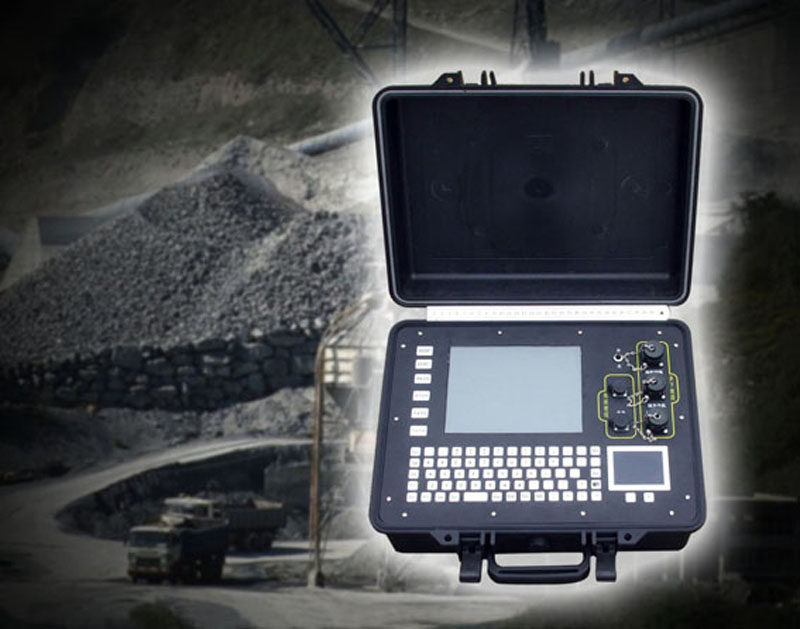

產品名稱：TEMHZ75礦用瞬變電磁儀（本安型）
儀器簡介
礦井瞬變電磁法基本原理與地面瞬變電磁法基本原理相同。所不同的是，礦井瞬變電磁法是在井下巷道內進行，瞬變電磁場呈全空間分布（見圖），全空間效應成為礦井瞬變電磁法固有的問題。煤層一般情況下為高阻介質，電磁波易于通過，所以煤層對TEM來說就沒有像對直流電場那樣的屏蔽性，故接收線圈接收到的信號是來自發射線圈周圍全空間巖石電性的綜合反映。因而在判定異常體空間位置時，需根據線圈平面的法線方向并結合地質資料加以綜合分析確定。
中國地質大學高科資源探測儀器研究所秉承中國地質大學“艱苦樸素、求真務實”的態度，進行瞬變電磁儀方面的研究至今已有十幾年，經過長期探索、改進，在國內外率先掌握了能輸出正、負200安培連續方波的獨創技術，研制成功了獨具特色的輕便電源、小線圈大功率發射用于深部地質勘探的瞬變電磁儀。在此基礎上，中國地質大學高科資源探測儀器研究所還開發出能夠滿足不同勘探需求的“CUGTEM”系列瞬變電磁儀產品。
2008年，又在國內首次研發并生產出，能夠安全作業的礦用型瞬變電磁儀。
2010年CUGTEM礦用瞬變電磁儀已經通過了國家礦用產品安全標志中心”的檢驗認證了，TEMHZ75礦用本安型瞬變電磁儀和TEMJF50礦用隔爆兼本安型瞬變電磁儀發射機都是標準的煤安防爆產品。
應用領域
1、 煤礦井下頂、底板和超前探測，有效超前探測距離100m
2、 在地面往下探測礦區構造分布、構造含水性
3、 采空區及廢棄的充水小煤窯水的突水水源勘查
4、 煤層底板巖溶含水層、巖溶陷落柱及巖溶塌落洞勘查
5、 掘進過程中遇到隱伏導水構造勘查
6、 回采過程中遇到工作面內部隱伏的點狀導水構造（陷落柱、封閉不良鉆孔等）勘查
7、 頂底板采礦擾動誘發的導水破裂帶導通勘查
2、主要特點
●國家安標產品，符合現代礦山安全要求，集接收、發射于一體的智能、便攜式的礦用瞬變電磁儀（防爆證號： 2104158 MA證編號：MAK100038）
● 一機多用，智能轉換地面和礦井兩種環境勘查需求
● 超強兼容性，作為瞬變電磁儀的接收裝置既可配備TEMJF50礦用隔爆兼本安型瞬變電磁儀發射機，做礦井大功率瞬變電磁方法勘查，又可分別配備CUGTEM-4、CUGTEM-8、CUGTEM-10三種瞬變電磁儀的發射機，作為地面瞬變電磁方法勘查使用。
▲TEMHZ75礦用本安型瞬變電磁儀防爆證和煤安證
（防爆證號： 2104158 MA證編號：MAK100038）
技術指標
l TEMHZ75礦用本安型瞬變電磁儀-技術指標
項目 參數
主控機 軍用級工控機
A/D轉換器 16 bit
采樣率 1 μs、4 μS、16 μS
動態范圍 140 dB
本底噪聲 1 μV
內存 256 MB
硬盤 1 GB電子盤（可擴展）
端口 USB
顯示器 8.4寸TFT液晶屏
發送電流強度 ≤2.5A
電流發射頻率 75Hz、25Hz、12.5Hz、6.25Hz、3.125Hz、1.5625 Hz
發射線圈規格 1 m×1 m～3 m×3 m
關斷時間 0.5～300μs
發射波形 雙極性矩形波
電源 內置電池
疊加次數 1～9999
采樣道數 40道
連續工作時間 6小時以上
尺 寸 403㎜×330㎜×178㎜（長×寬×高）
工作溫度 -10℃～+50℃
l TEMHZ75礦用本安型瞬變電磁儀-主要配置表
部 件 名稱 數量
主機 TEMHZ75礦用本質安全型瞬變電磁儀 1臺
軟件 瞬變電磁解釋軟件 1套
裝置 瞬變電磁儀礦用裝置 1套
|
