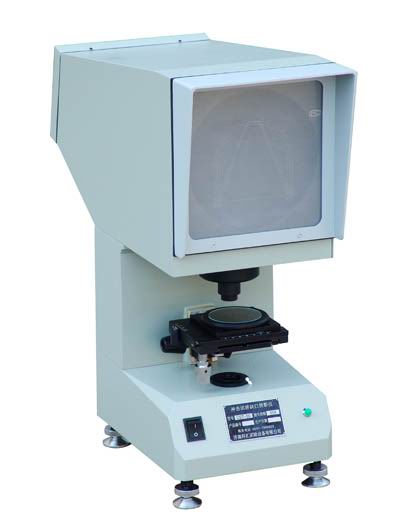

沖擊缺口投影儀
濟南高盛試驗機制造有限公司專業生產沖擊投影儀、拉床、低溫槽、試驗機。沖擊試樣缺口投影儀滿足國家標準GB/T229—94《金屬夏比缺口沖擊試驗方法》。
該投影儀是檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。最佳符合廣大用戶的實際需求和GB/T229—94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求，利用光學投影方法, 將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。操作簡便，檢查對比直觀，效率高, 是目前唯一切實可行、并能保證檢查質量的方法。
該投影儀是冶金、鍋爐壓力容器、鋼鐵、鋼管、五金、鑄造、泵、閥門、緊固件、車船、機械制造、石油化工、航空航天及科研等部門理化試驗室的必備專用設備。
主要技術指標：
1、放大倍數：50倍；
2、投影屏直徑 ：200mm
3、工作臺行程 ：縱向±10mm, 橫向±10mm, 升降：12mm;
4、工作臺轉動范圍: 0～360°
5、 光源（鹵鎢燈）：12V 100W
6、電源：220V 50Hz 150W ;
7、外形尺寸：515×224×603mm
8、重量： 18kg
|
