由蘇州大學領導的科研團隊開發(fā)出一種可靠的
鈣鈦礦室內光伏（PIPV）自供電設備。該團隊開發(fā)了一個小面積測試電池，并在其上進行了實驗，同時還開發(fā)了一個微型模塊和一個由該技術供電的電子價簽。

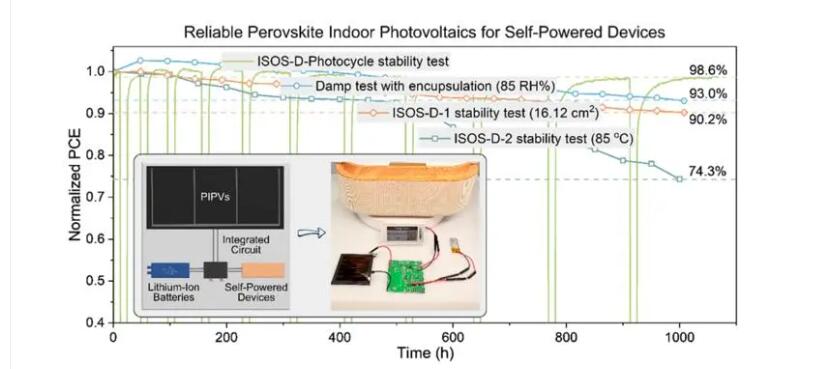

.jpg)
該組織在一份新聞稿中表示：“物聯(lián)網 (IoT) 的興起刺激了自供電設備需求的快速增長，推動了高兼容性室內光伏 (IPV) 的發(fā)展。PIPV 因其可調帶隙和高開路電壓而備受關注。然而，長期穩(wěn)定性仍然是 PIPV 商業(yè)化的最大障礙，目前正受到市場的嚴格審查。”
為了解決穩(wěn)定性挑戰(zhàn)，該團隊在器件結構中加入了混合互鎖自組裝單層 (SAM)。該單層包含[4-(7H-二苯并[c,g]咔唑-7-基)丁基]膦酸 (4PADCB) 和[4-(7H-二苯并[c,g]咔唑-7-基)乙基]膦酸 (2PADCB) 的混合物。2PADCB:4PADCB 混合物的比例為 1:1。通過改變碳鏈長度，它有效增加了氧化銦錫 (ITO) 的表面覆蓋率，并增強了 SAM 和 ITO 之間的結合能。
所制備的電池和微型模塊以ITO為正面電極，2PADCB:4PADCB作為ITO的自組裝膜(SAM)涂層，鈣鈦礦作為吸光層，PCBM作為電子傳輸層，浴銅靈(BCP)作為緩沖層，
銀(Ag)作為背面電極。整體而言，其電池結構為ITO/SAM/鈣鈦礦/PCBM/BCP/Ag。
“ITO 涂層玻璃基板經過一系列清潔程序，包括使用清潔劑，并在去離子水、丙酮和乙醇中沖洗 15 分鐘。在烤箱中烘干 3 個多小時后，再用紫外線臭氧處理 20 分鐘，”該團隊解釋道。“SAM 層采用旋涂法沉積，轉速為 3000 rpm，持續(xù) 40 秒，然后在 100°C 下退火 10 分鐘。鈣鈦礦薄膜采用兩步旋涂工藝制備，轉速為 1000 rpm，持續(xù) 10 秒；轉速為 6000 rpm，持續(xù) 30 秒。”
采用相同工藝進一步開發(fā)的微型模塊尺寸為5厘米×5厘米。為了促進PIPV的商業(yè)化，學者們開發(fā)了自供電電子價格標簽的初始原型，該標簽使用黃色LED。原型、電池和微型模塊均在室內照明條件下進行了測試，照明強度范圍為200勒克斯至2000勒克斯。
科學家們總結道：“優(yōu)化后的設備在1000勒克斯光照下實現(xiàn)了創(chuàng)紀錄的42.01%室內功率轉換效率 (PCE)。此外，在模擬光照強度從2000勒克斯到黑暗的晝夜周期性波動的加速老化穩(wěn)定性測試中，目標設備的預計壽命接近6000小時。最終，PIPV組件成功證明能夠通過集成電路持續(xù)可靠地為電子價格標簽供電。”
該電池發(fā)表在《國家科學評論》上，題為《用于自供電設備的可靠鈣鈦礦室內光伏技術》。該團隊還包括來自土耳其馬爾馬拉大學的科學家。
